Technische tekeningen inrichting openbare ruimte Abendonk, Helmond
Dit is een gedetailleerde technische tekening op schaal (1:200 en 1:50) van de herinrichting van de straat Abendonk en aanliggende straten in de wijk Liverdonk, gemeente Helmond. De kaart toont o.a. straatprofielen, materialen voor bestrating, plaatsing van trottoirbanden, straatkolken, duikers, verkeersborden, lichtmasten en groenzones. De tekeningen bevat meerdere doorsneden (profielen), een legenda met gebruikte bestratingsmaterialen en verwijzingen naar bestaande elementen zoals bomen en trottoirs. Er zijn tevens symbolen voor rioolstructuren en inritten aanwezig.
Locatie en context
Het project betreft het gebied Broekstraat – Abendonk met aansluitingen op de zijstraten in de wijk Liverdonk in Helmond. De tekening maakt deel uit van een bestek voor de uitvoering van werkzaamheden aan de openbare ruimte (WRM-fase 3).
Wat is zichtbaar?

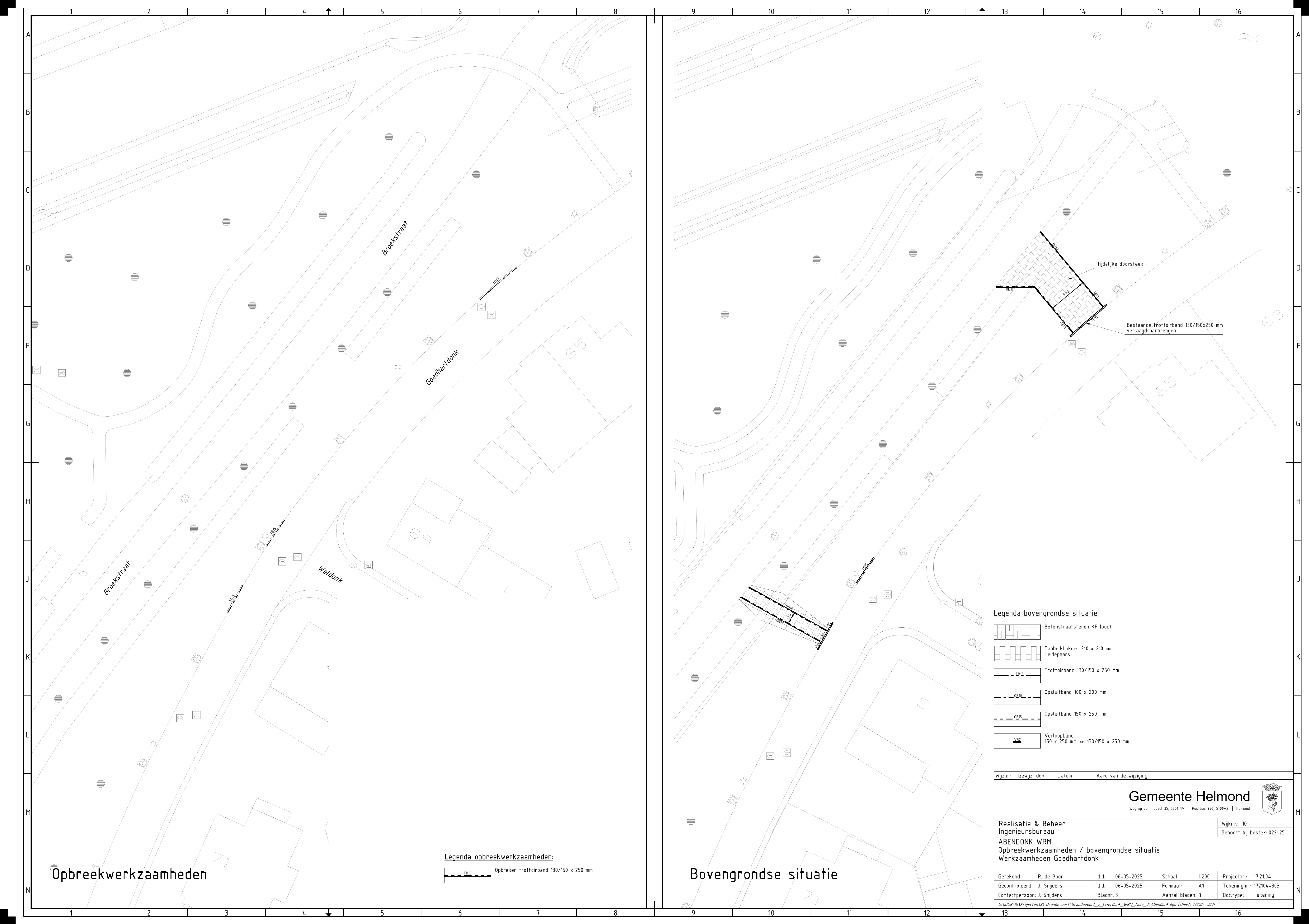

- Plattegrond van bovengrondse situatie, met straatnamen, kavelnummers, en markeringen van bestaande bomen

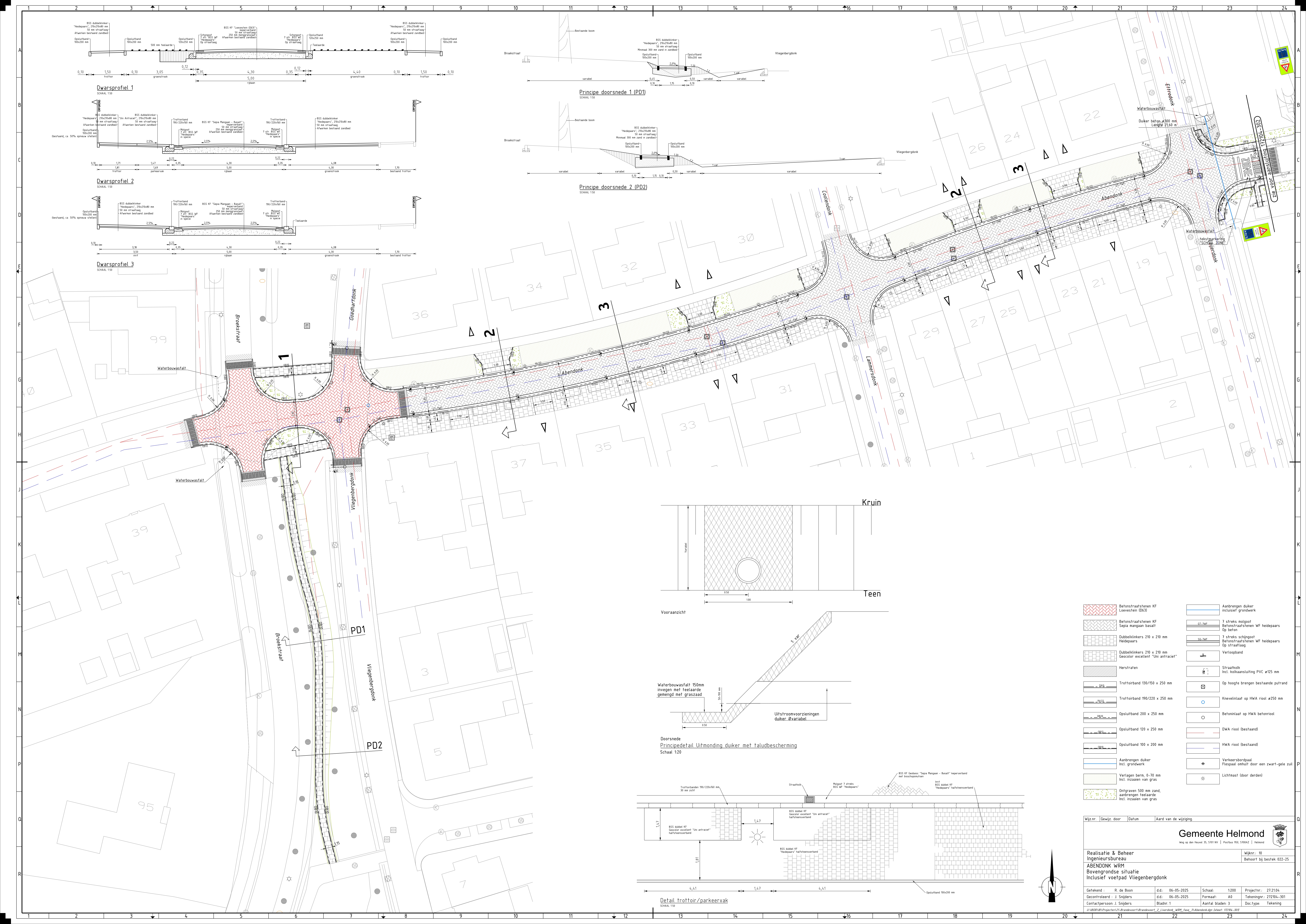

- Dwarsprofielen (doorsneden) tonen de opbouw van wegen en trottoirs:
- Bijvoorbeeld profiel 1 bestaat uit een rijbaan, groenstroken en trottoirs.
- Afmetingen in meters zijn aangegeven, zoals breedte van rijbaan (4,30 m), trottoir (1,70 m), etc.
- Gebruikte materialen:
- Straatstenen: "Heidepaars", "Uni Antraciet", "Sepia Mangaan - Basalt", “Loevestein D63”;
- Legverbanden zoals keperverband en halfsteensverband;
- Opsluitbanden en trottoirbanden van verschillende afmetingen (bijv. 100x200 mm).
- Afwatering:
- Molgoten en schijngoten in “Heidepaars” BSS WF-stenen
- Straatkolken met PVC-kolkverbindingen
- Duiker van beton Ø300 mm en variabele Ø met taludbescherming (hellingbescherming)
Verkeersmaatregelen

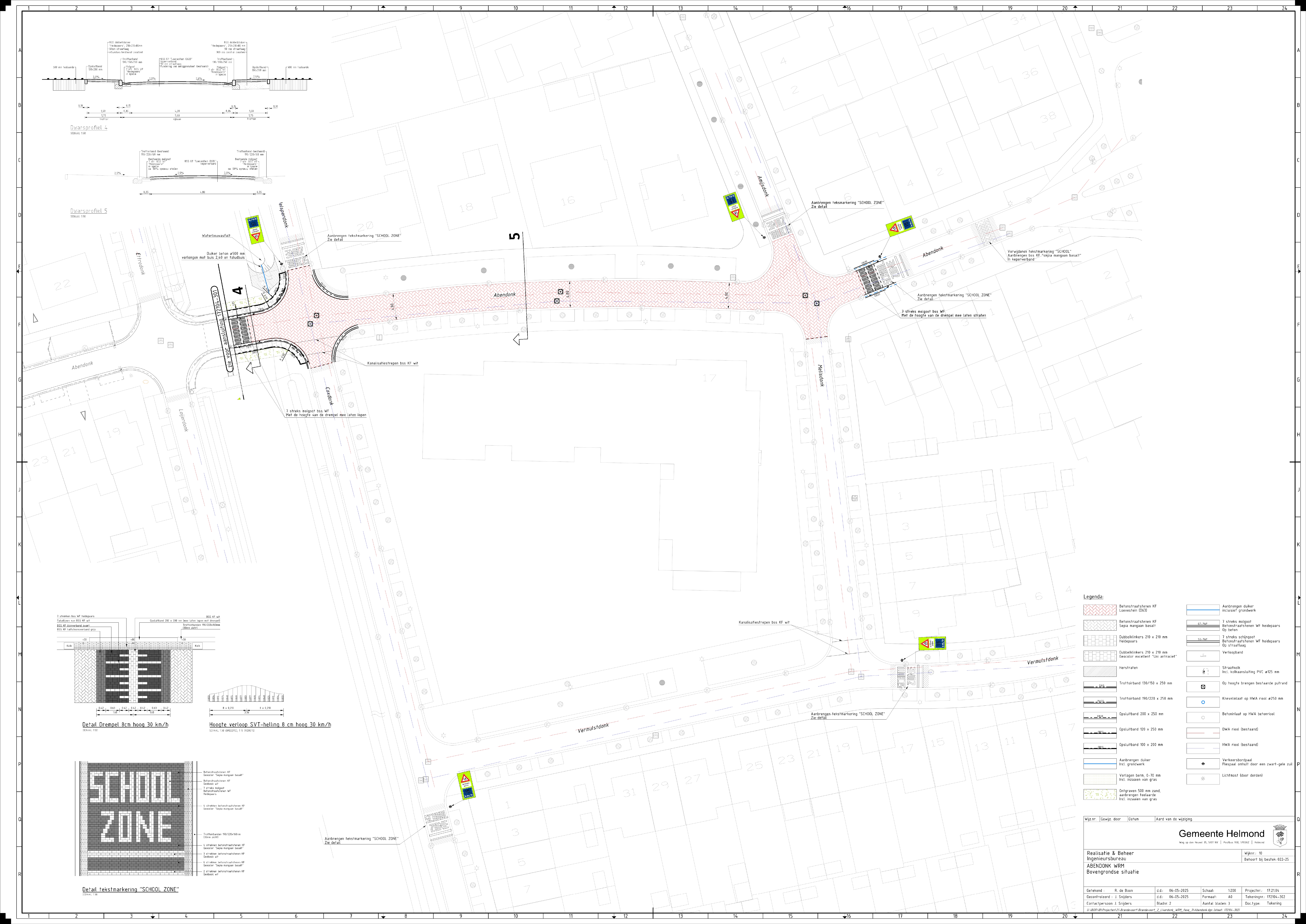

- Aanwezigheid van een "Schoolzone", gemarkeerd met verkeersborden (A0415, J21) en onderbord
- Verloopbanden, flespalen met zuilen, verkeersbordpalen
- Lichtmasten (te plaatsen door derden)
Bodemopbouw
- Zandbed van 250 tot 500 mm dikte
- Straatlaag van 50 mm
- Menggranulaat waar nodig
- Teelaarde voor groenstroken en bermen, soms inclusief graszaad
Detailweergaven
- Samengestelde doorsneden PD1 en PD2
- Detail van trottoir en parkeervak met opsluitbanden, kolken en afwatering
- Detail van uitmonding van de duiker in talud met beschermingsconstructie (schaal 1:20)
